Prüfadapter-Hersteller

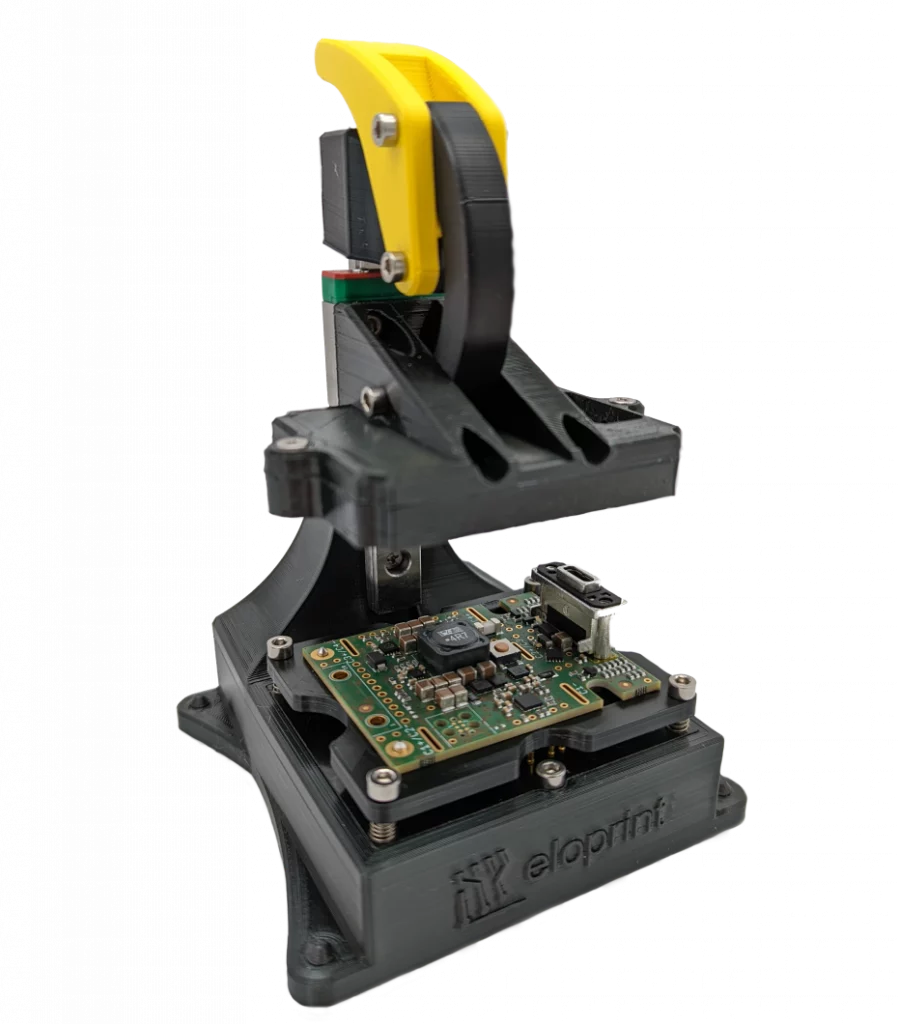

Additiv gefertigte Prüfadapter für Leiterplatten, Stecker und Baugruppen. Flexibel, kosteneffizient, kurze Lieferzeiten.

→ Prüfadapter-Portfolio ansehen

Jetzt anfragen!

Dank an unsere Kunden für viele spannende Projekte

Ihre Vorteile mit unseren Prüfadaptern

Schnell

Konstruktion, Fertigung und Montage erfolgen bei uns im Haus. So liefern wir erste Prüfadapter in der Regel innerhalb von 1–3 Wochen.

Wirtschaftlich

Für die additive Fertigung entwickelt: individuell, wirtschaftlich und ohne wiederkehrende Entwicklungskosten. Baugleiche Folgeadapter sind besonders günstig.

Für 3D-Druck entwickelt

Unsere Prüfadapter sind von Grund auf für die additive Fertigung konstruiert – für kompakte Bauformen, freie Geometrien und integrierte Funktionen.

Individuell

Ob Leiterplatte, Komponente, Baugruppe oder Gerät: Wir entwickeln den Prüfadapter passend zu Prüfling, Prüfprozess und Anforderungen.

Kompakt

Exakt an den Prüfling angepasst – dadurch bleiben unsere Prüfadapter kompakt und lassen sich einfach in bestehende Prüfplätze integrieren.

Alles aus einer Hand

Von Abstimmung und Konstruktion bis Fertigung und Montage entsteht alles bei uns im Haus – mit kurzen Wegen und wenig Schnittstellen.

Prüfadapter-Bauweisen

Für gängige Anforderungen bieten wir Nadeladapter in den 4 Bauweisen BAL, PRL, POL und IDL an. Zudem sind auch komplett individuelle Nadeladapter oder Montagevorrichtungen möglich. Alle unsere Prüfadapter werden in ihrer Form und Größe immer individuell an die zu prüfende Baugruppe angepasst. Dank des additiven Fertigungsverfahrens können Besonderheiten im Nadeladapter problemlos berücksichtigt werden.

BAL

Der BAL-Typ ist ein grundlegender Nadeladapter und eignet sich für einfache kleine Platinen.

Der Adapter ermöglicht zudem eine doppelseitige Kontaktierung der Leiterplatten.

BAL

PRL

POL

IDL

INDIVIDUELL

BAL

PRL

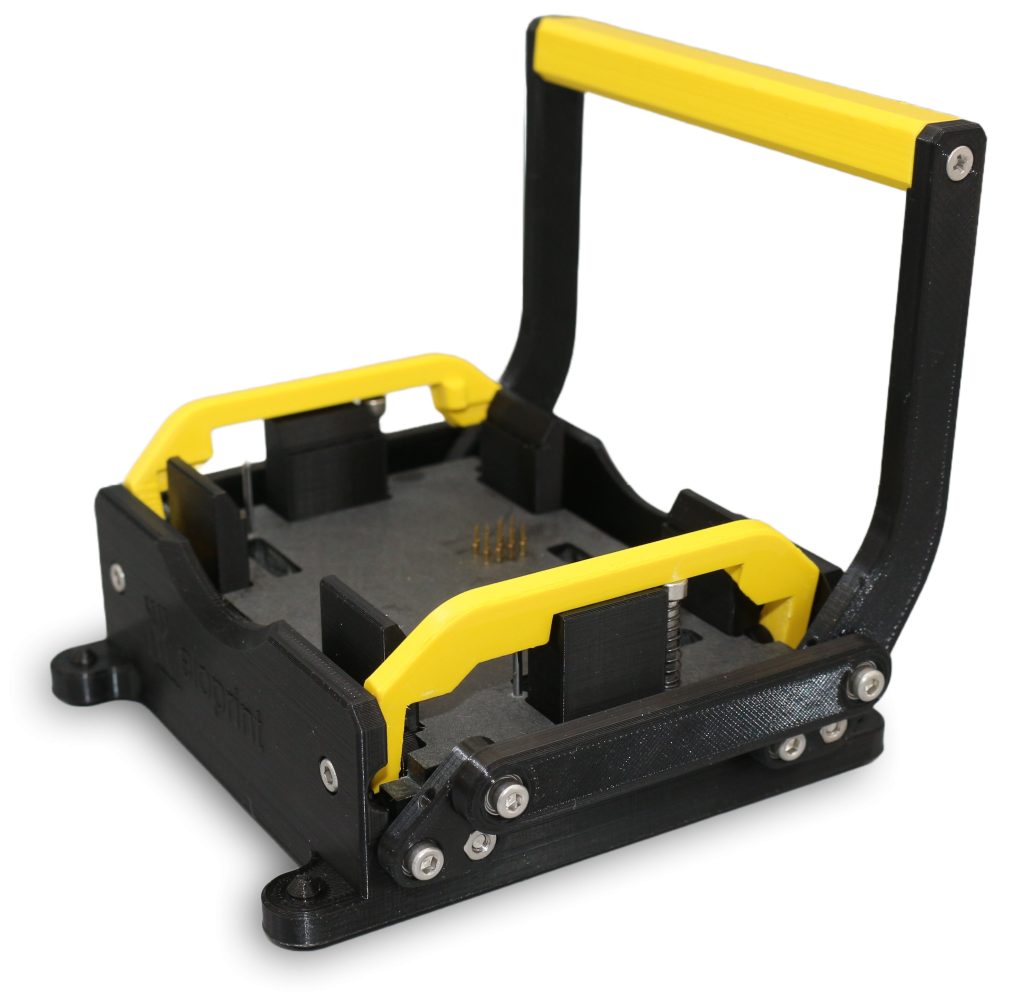

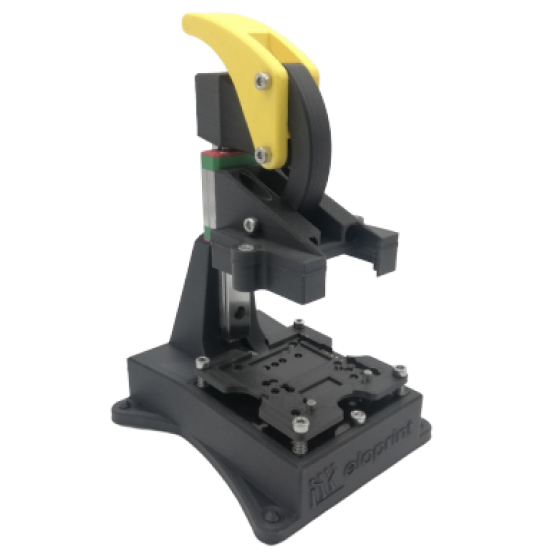

Der PRL-Typ ist ein fortgeschrittener Nadeladapter und eignet sich für kleine und mittelgroße Platinen.

Er hat eine einzigartige mechanische Konstruktion, die eine hervorragende Kraftübertragung und leichte Bedienbarkeit gewährleistet.

PRL

BAL

POL

IDL

INDIVIDUELL

PRL

POL

Der POL-Typ ist ein Nadeladapter mit hoher Dichte und ist für große Platinen geeignet.

Er hat ein kompaktes Design, das eine hohe Anzahl von Testnadeln auf kleinem Raum ermöglicht.

POL

BAL

PRL

IDL

INDIVIDUELL

POL

IDL

Der IDL-Prüfadapter kombiniert einen stabilen Aluminiumrahmen mit linearer Kontaktierung.

Er lässt sich für unterschiedliche Baugrößen, hohe Kontaktzahlen und eine Kontaktierung von unten, oben und seitlich auslegen.

IDL

INDIVIDUELL

POL

PRL

BAL

IDL

INDIVIDUELL

Passen unsere standardisierten Nadeladapter nicht?

Wir fertigen für Sie individuelle Lösungen, z.B. für Baugruppen in Gehäusen oder Kontakte auf unterschiedlichen Seiten.

Individuelle Prüfadapter

BAL

PRL

POL

IDL

INDIVIDUELL

Preisrechner

Berechnen Sie die unverbindlichen Netto-Kosten für Ihren Prüfadapter

Berechnen

Individuelle Features

Dank des additiven Fertigungsverfahrens können Besonderheiten im Nadeladapter problemlos berücksichtigt werden, sei es bei ungewöhnlichen Bauformen der Prüflinge oder bei speziellen Anforderungen an die Prüfadapter:

Anzeige- und Bedienelemente im Prüfadapter

Seitliche Kontaktierungen

Sensoren im Prüfadapter

Freistellungen bestimmter Bereiche des Prüflings

Prüfnadeln beliebiger Hersteller oder wir machen einen Vorschlag

Fest verbaute elektronische Komponenten im Nadeladapter (z.B. ISP, Messkarten, Multiplexer, usw.)

Kontaktierung von Testpunkten, Pads, Vias, Lötstellen, Steckern, …

Bestellprozess

Step 1

Preis berechnen

Berechnen Sie die voraussichtlichen Kosten Ihres Nadeladapters einfach selbst in unserem Preisrechner.
Wir bitten um Ihr Verständnis, dass die Kosten bei individuellen Anforderungen abweichen können.

Step 2

Anfragen

Senden Sie uns Ihre Anforderungen an den Nadeladapter. Insbesondere benötigen wir:

Anzahl Testpunkte
Maße und Form der Platine
Informationen über große, schwere oder überstehende Bauteile
Freizustellende Stecker
Fließen Ströme über 1 Ampere?
Besondere Anforderungen

Mögliche Datenformate:

Fotos / Screenshots / Zeichnungen

3D-Daten des Prüflings (.stp / .iges)

2D-Daten des Prüflings (.dxf)

Benutzen Sie dafür unser Kontaktformular

Download Testpunkt Template

Step 3

Rückfragen / Angebot

Wir sind stets bemüht, innerhalb von 24 Stunden Ihre Rückfragen zu bearbeiten, um Ihnen schnellstmöglich ein individuelles Angebot für Ihren Nadeladapter unterbreiten zu können. Bei Rückfragen erreichen Sie uns unter der E-Mail-Adresse info@eloprint.de, der Telefonnummer +49 711 50480481 oder über das folgende Kontaktformular.

Step 4

Bestellung

Bei Bestellung bitten wir Sie um die Bereitstellung eines Prüflings zu Testzwecken. Diesen erhalten Sie selbstverständlich unversehrt zusammen mit dem Nadeladapter zurück.

Step 5

Entwicklung / Fertigung

Sobald wir Ihre Bestellung erhalten, beginnen wir mit der Konstruktion Ihres Prüfadapters. Nach Erhalt Ihres Prüflings lassen sich die Toleranzen und eine reibungslose Funktion überprüfen und die Fertigung kann abgeschlossen werden.

Step 6

Lieferung

Innerhalb der vereinbarten Lieferzeit übergeben wir Ihren Nadelbettadapter an einen geeigneten Versanddienstleister.

Presseberichte über ELOPRINT

Mehr anzeigen

Oft gestellte Fragen

Welche Vorteile bieten maßgeschneiderte 3D-Druck-Prüfadapter im Vergleich zu herkömmlichen Lösungen?

Maßgeschneiderte 3D-Druck-Prüfadapter bieten Kosteneffizienz, schnelle Lieferung und individuelle Anpassung. Sie ermöglichen die präzise Kontaktierung von Baugruppen und erhöhen die Qualitätssicherung.

Bekomme ich auch einen Nadelbettadapter für ganze Geräte oder andere elektronische Komponenten?

Nicht immer müssen es Platinen sein. Individualität ist unsere Stärke. Ob die Platine bereits im Gehäuse verbaut ist, von unterschiedlichen Richtungen kontaktiert werden muss oder Sie einzelne Bauteile wie Stecker, Spulen oder ICs prüfen möchten – Wir erstellen den passenden Prüfadapter!

Können individuelle Bauteile (Programmer, Platinen, Anzeigeelemente, etc.) im Prüfadapter vorgesehen werden?

Dank der additiven Fertigung unserer Prüfadapter können wir sehr individuell auf Ihre Anforderungen eingehen. Nennen Sie uns einfach die Dimensionen der vorzusehenden Komponenten.

Ich benötige mehrere Prüfadapter, welche Auswirkungen hat das auf die Kosten?

Bereits in unserem Preisrechner werden die Entwicklungs- und Fertigungskosten separat ausgewiesen. Da die Entwicklungskosten nur einmalig anfallen, entsteht so automatisch ein Mengenrabatt. Auch wenn Sie zu einem späteren Zeitpunkt baugleiche Prüfadapter nachbestellen, entstehen Ihnen nur noch die Fertigungskosten für die einzelnen Nadeladapter.

Muss es ein gesondertes Kontaktpad sein, oder lässt sich auch ein Lötkontakt eines Steckverbinders o.ä. kontaktieren?

Lötstellen lassen sich grundsätzlich kontaktieren. Wir raten allerdings davon ab, da die Kontaktierung durch Flussmittel-Rückstände beeinträchtigt werden kann. Es gibt aber spezielle Prüfnadeln, die eine zuverlässige Kontaktierung ermöglichen. Das kann allerdings die Lebensdauer der Prüfnadeln beeinträchtigen.
Auch Steckerpins können kontaktiert werden. Dabei ist aber wichtig, dass die Stecker nach dem Lötprozess immer an der gleichen Stelle liegen und sich nicht schräg stellen. Sollte das nicht gewährleistet werden können, lassen sich schwimmend gelagerte Kontaktiereinheiten im Prüfadapter einsetzen, die sich am Stecker ausrichten.

Welche minimale Größe muss ein Testpunkt haben?

Das hängt von der Präzision Ihres Leiterplattenfertigers ab. Testpunkte ab einem Durchmesser von 0,8 mm sind typischerweise problemlos kontaktierbar. Bei kleineren Testpunkten wäre wichtig, dass die Fanglöcher bzw. die Außengeometrie keine hohen Toleranzen aufweisen. Grundsätzlich gilt natürlich: Je größer, desto besser.

Werden Fanglöcher auf der Platine benötigt?

Vorteilhaft sind zwei Fanglöcher mit möglichst großem Abstand. Der Durchmesser der Bohrungen spielt keine Rolle. Falls keine Fanglöcher auf dem Prüfling bestehen, kann er im Prüfadapter über seine Außengeometrie geführt werden. Wie auch bei den Fanglöchern ist hierbei die Fertigungstoleranz der Platine zu berücksichtigen. Insb. falls die Platine im Nutzen gefertigt wird und nur gebrochene Kanten zur Verfügung stehen, sollten die Testpunkte größer sein als die Toleranzen der Außengeometrie.

Kann ELOPRINT auch die nötige Hard- und Software erstellen?

Ja. Senden Sie uns Ihre Prüfspezifikation. Wir bieten ein vollständiges Prüfsystem an, inklusive Prüfadapter, Testhardware, Software, Dokumentation und Inbetriebnahme.

Können Bedienelemente wie Schalter, Taster, LEDs oder Displays im Prüfadapter implementiert werden?

Ja. Für eine Stand-alone-Bedienung integrieren wir Bedienelemente gemäß Ihrer Spezifikation direkt am Prüfadapter. Beispiele zu Prüfadaptern mit HMI finden Sie auf den Unterseiten unserer Prüfadapter-Bauweisen.

Wie können Stecker kontaktiert werden, die durch Bestückungstoleranzen nicht exakt positioniert sind?

Durch eine schwimmend gelagerte Kontaktiereinheit im Prüfadapter. Beim Einfahren richtet sich die Einheit selbsttätig am Stecker aus und kompensiert Toleranzen. Für eine langlebige Kontaktierung werden bevorzugt spezielle Prüfstecker oder Prüfkontaktstifte statt der Gegenstecker verwendet.

Welche Spannungen dürfen am Prüfadapter angelegt werden?

Schutzkleinspannung (SELV) ist unkritisch. Für höhere Spannungen definieren wir im Prüfadapter die nötigen Schutzmaßnahmen bis in den kV-Bereich, inklusive Verriegelung, Abdeckungen und Isolationsabständen. Bitte informieren Sie uns vorab.

Besteht die Möglichkeit einer „Wireless-Verdrahtung“?

Ja. Sie können eine Platine beistellen, die die Prüfnadeln auf der Unterseite direkt kontaktiert, z. B. per THT oder über Padflächen ohne Bohrung mit doppelseitig gefederten Prüfkontaktstiften. Auf Wunsch entwerfen wir diese Platinen. Vorteile im Prüfadapter: aufgeräumte Verdrahtung, hohe Reproduzierbarkeit, kurze und bei Bedarf impedanzkontrollierte Leitungen.

Sind die Prüfadapter aus Kunststoff ESD-geschützt?

Ja. Alle Prüfadapter erhalten eine ESD-Beschichtung. Auf Wunsch fertigen wir vollständig aus mit Graphit angereichertem ESD-Material. Mischbauweise ist möglich, z. B. ESD-Aufnahme mit gezielt hochisolierenden Auflagepunkten.

Welche Lieferzeit hat ein Prüfadapter von ELOPRINT?

Prüfadapter für Leiterplatten liefern wir in der Regel innerhalb von 6 Wochen. Mit Priorisierung, je nach Komplexität, meist 1–3 Wochen.

Was sind die wichtigsten Unterschiede zwischen den verschiedenen 3D-Druckverfahren, die bei der Herstellung von Prüfadaptern eingesetzt werden?

Die Auswahl des am besten geeigneten 3D-Druckverfahrens für die Herstellung von Prüfadaptern ist entscheidend.
Materialien: Jedes Verfahren verwendet spezifische Materialien, die die Eigenschaften der Prüfadapter beeinflussen.
Detailgenauigkeit: MSLA und SLS bieten außergewöhnliche Präzision und eignen sich daher ideal für filigrane Teile.
Geschwindigkeit: Die Druckgeschwindigkeit variiert zwischen den Verfahren, wobei MSLA aufgrund seiner Methode, ganze Schichten gleichzeitig auszuhärten, oft schneller ist.
Kosten: Die Kosten sind ebenfalls ein wichtiger Faktor, wobei FDM für seine Kosteneffizienz bekannt ist, während MSLA und SLS tendenziell teurer sind aufgrund spezieller Materialien und Technologien.

Welche elektrische Schnittstelle hat der Prüfadapter?

Als guter Standard haben sich D-Sub-Stecker bewährt. Diese sind robust, standardisiert und in diversen Polzahlen erhältlich. Bei Bedarf können wir aber auch andere Stecker nach Ihren Wünschen im Prüfadapter vorsehen.

Was benötigt ELOPRINT zur Erstellung eines Nadelbettadapters?

Für einen reibungslosen Ablauf bitten wir um Folgendes:
– 3D-Modell des Prüflings (STEP-Datei)
– Koordinaten und Pinbelegung der Testpunkte (unser Excel-Template)
– Beistellung eines Prüflings, um den Nadeladapter nach der Montage zu testen
– Falls Sie nicht alles bereitstellen können, sprechen Sie uns an, es findet sich immer eine Lösung.

Welche Prüfadapter-Bauweise ist für meinen Anwendungsfall die richtige?

Das ist immer eine Einzelfallentscheidung. Da der Aufwand und die Kosten für die Bauweisen BAL, PRL, POL und IDL aufsteigen, prüfen wir grundsätzlich zuerst, ob die günstigere Bauweise geeignet ist. In den Abbildungen der einzelnen Bauweisen finden Sie einige Fallbeispiele, die zur Orientierung dienen können. Sobald Sie uns Ihre Rahmenbedingungen nennen, beraten wir Sie gerne welcher Nadeladapter der Richtige ist.

Können die Prüfadapter gleichzeitig von oben und unten kontaktieren?

Mit den Prüfadaptern BAL und POL lassen sich Platinen doppelseitig kontaktieren. Auch eine seitliche Kontaktierung (z.B. von Steckern) ist mit zusätzlichem Aufwand möglich.

Welchen minimalen Abstand (Pitch) dürfen die Testpunkte haben?

Testpunkte mit einem Abstand ab 1,27 mm (Mitte zu Mitte) entsprechen unserem Standard und sind ohne zusätzlichen Aufwand umsetzbar. Der minimal realisierbare Abstand mit unserer Technologie beträgt aktuell 0,5 mm.

Gibt es eine maximale Anzahl an Kontakten, die ein Prüfadapter besitzen kann?

Ein exaktes Limit lässt sich nicht pauschal nennen, da es stark auf die Position und Federkraft der zu verwendenden Prüfnadeln ankommt. Zudem muss jede Bauweise separat betrachtet werden:
BAL: 50 Testpunkte sind üblich. Wenn die Testpunkte randnah angeordnet sind und/oder der Prüfling nicht sehr groß ist, sind auch wesentlich mehr Testpunkte möglich.
PRL: Die Übertragung des Hebelmechanismusses könnte problemlos die Kraft Hunderter Prüfnadeln überwinden. Die Platine wird hier aber nur an ihren Seiten niedergehalten. Darum ist immer abzuwägen, ob ein zu großes Biegemoment entstehen könnte. Bei großen Platinen mit vielen Testpunkten, die mittig angeordnet sind, ist daher die Bauweise POL zu wählen.
POL: Mehrere Hundert Testpunkte sind problemlos kontaktierbar.
In Sonderfällen besteht immer die Möglichkeit, Verstärkungen an den Prüfadaptern vorzunehmen, um den auftretenden Kräften gerecht zu werden.

Können die Prüflinge durch den Prüfadapter markiert werden?

Ja. Im Prüfadapter kann eine Markiereinheit integriert werden, die abhängig vom Prüfergebnis eine Markierung in den Prüfling ritzt. Die Markierung erfolgt prozesssicher innerhalb des Prüfadapters.

Besteht die Möglichkeit, den Prüfadapter zu verriegeln?

Ja. Wir integrieren Sicherheitsverriegelungen verschiedener Hersteller sowie eine platzsparende Eigenentwicklung. Die Verriegelung ist mechanisch und elektrisch in den Prüfadapter einbindbar und eignet sich für kompakte Prüfadapter.

Können auch LEDs im Nadelbettadapter geprüft werden?

Ja. Optionen im Prüfadapter:
– Optische Sichtprüfung über Aussparungen oder Lichtleiter.
– Elektrische Prüfung über Vorwärtsspannung zur Erkennung typischer Bestückungsfehler.
– Messung mit Sensorboards oder LED-Testern für Spektrum und Helligkeit mit Referenzabgleich.
Diese Optionen lassen sich kombinieren und im Prüfadapter automatisieren.

Können gewinkelte Stecker im Prüfadapter seitlich kontaktiert werden?

Ja. Ein linear geführter Schlitten neben dem Prüfling fährt beim Schließen des Prüfadapters seitlich an den Stecker. So sind Kontaktierungen aus mehreren Richtungen im Prüfadapter möglich.

Welche Stromstärken können durch den Prüfadapter realisiert werden?

Typisch 1–3 A. Über 100 A sind möglich, erfordern jedoch ausreichend große Testpunkte und Prüfkontaktstifte mit waffelförmigen Köpfen für Mehrpunktkontakt und niedrigen Übergangswiderstand. Der Prüfadapter wird dafür thermisch und mechanisch ausgelegt.

Ist die Verdrahtung bei Prüfadaptern von ELOPRINT inklusive?

Ja. Der Prüfadapter wird standardmäßig fertig verdrahtet und einsatzbereit geliefert. Bitte berücksichtigen Sie das im Preisvergleich. Auf Wunsch übernehmen Sie die Verdrahtung selbst.

Gibt es eine maximale Bauteilhöhe?

Hohe Bauteile auf dem Prüfling werden im Prüfadapter ausgespart. Das ist in der Praxis unkritisch und wird im Prüfadapter-Design berücksichtigt.

Welche Temperaturbeständigkeit haben die Prüfadapter von ELOPRINT?

Basis: PETG, dauerhaft bis ca. 70 °C formstabil. Für höhere Anforderungen bieten wir ABS (bis ca. 100 °C) oder PC (bis ca. 120 °C) sowie weitere Materialien für Prüfadapter in Klimakammern.
